 微焦点X射线实时成像系统 当前位置:首页>产品展示



产品介绍:


 名称:微焦点X射线实时成像系统
 型号:Y.Cougar
 产地:德国
 应用:主要用于检测电子线路板,半导体产品、微电子元件及电路板焊接器件、铸件等的看不见部分的焊接或铸造缺陷检测、多层绑定芯片的内部看不见的缺陷检测。







产品特点:




Y.Cougar X射线解决方案中采用人机工程设计概念的紧凑型产品,特别为最大限度的多用途而设计。

YXLON 探索未知

  • 高度灵活的通用系统,满足各种应用要求
  • 快速获得高分辨率检测结果
  • 占地面积小,进入方便
  • 数字化平板探测器
  • 16位实时成像系统
  • Y.QuickScan-超快微焦点CT方案
  • 使用简便,操作安全

紧凑设计
Y.Cougar具有占地面积小(1.1 m x 1.1 m),重量轻(1450kg),可通过前门和侧门便利地进入和维修的特点。以下三种基本配置都可选择许多模块化的选件:

  • Y.Cougar F/A--用于失效分析(F/A)的最经济的配置
  • Y.Cougar SMT-- 先进的SMT技术的配置
  • Y.Cougar PRO-- 具备自动装卸装置的生产线检测的配置

配置和参数

  • 几何放大倍数2800
  • 总放大倍数10000
  • 检测区域310 mm x 310 mm (12" x 12")
  • 最大样品尺寸550 mm x 440 mm (21" x 17")
  • 可选择多焦点X射线管,提供微焦点,纳米焦点和高功率模式
  • 细节辨识能力< 500 nm
  • 16位实时图像处理系统
  • CNC控制X射线装置,机械运动系统和图像处理系统(Y.Cougar F/A可选装)
  • 可选装BGASMTQFP)自动分析软件,空隙计算软件,通用缺陷自动识别软件(ADR),和AVI视频记录

Y.Cougar F/A

--可选装90KV封闭管
--6"
标准图像增强器,可选装9"图像增强器或高解像度(HD6"图像增强器。



Y.Cougar SMT and Y.Cougar PRO



--标准配置采用高解像度数字平板探测器(Panel0505HD),可选配更大的高解像度数字平板探测器(Panel 1212 HD)或高速探测器(Panel 1313 HS)

--高放大倍数的倾斜视角(140°)
--
可选装360°旋转样品台

--可选装微焦点计算机断层扫描系统(Y.μCT)

--可选装超快速扫描CT系统Y.QuickScan

--Y.Cougar PRO带自动装卸接口,可选装双板自动装卸台



人机工程设计,安全便利的操作


由于先进的技术的采用,系统具有理想的人机工程效果,使用便利。在利用高科技X射线检测系统获得高质量检测结果的同时,大大降低了操作人员的工作压力。

  • 简便的鼠标操作模式和图像"点击对中"导航功能,也可使用操作杆。
  • 防撞击设计确保检测过程安全

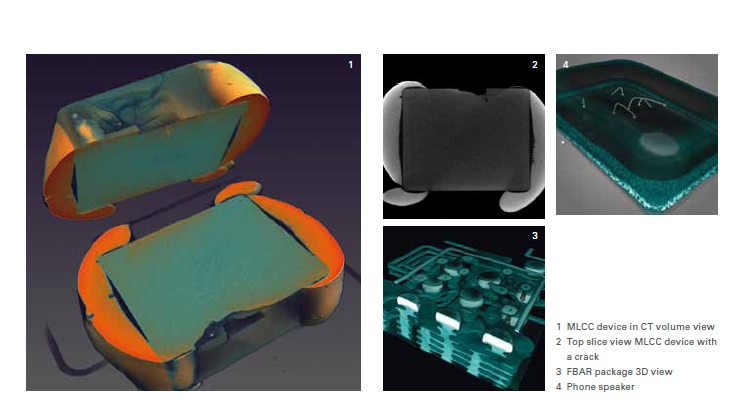

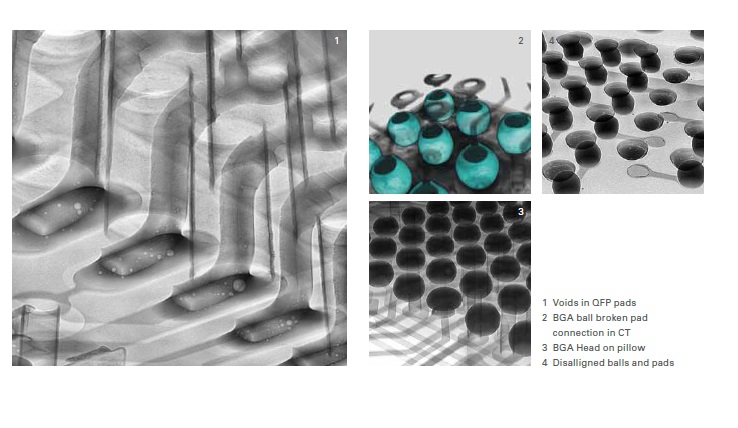

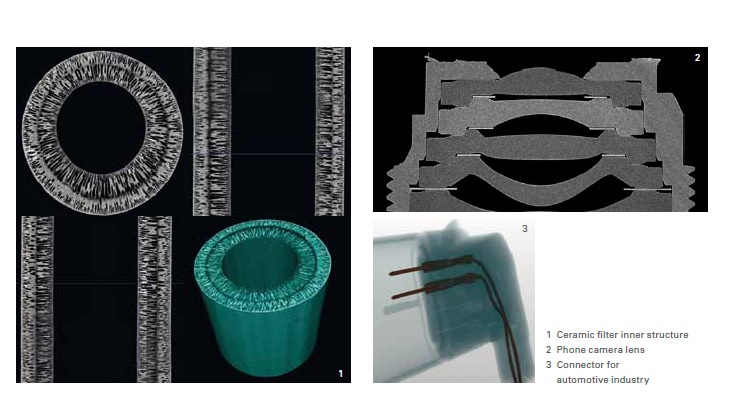

应用领域:






咨询或索取详细产品资料,请联系ANALYSIS(安赛斯)工作人员。
